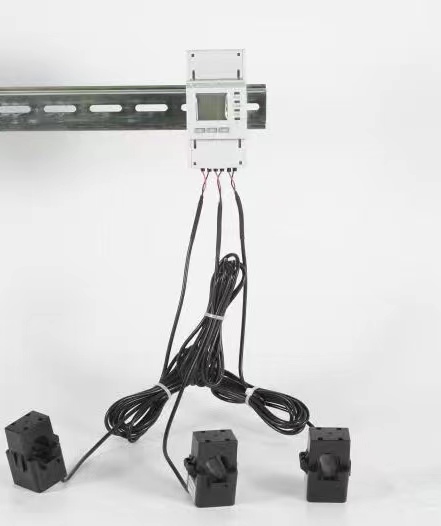

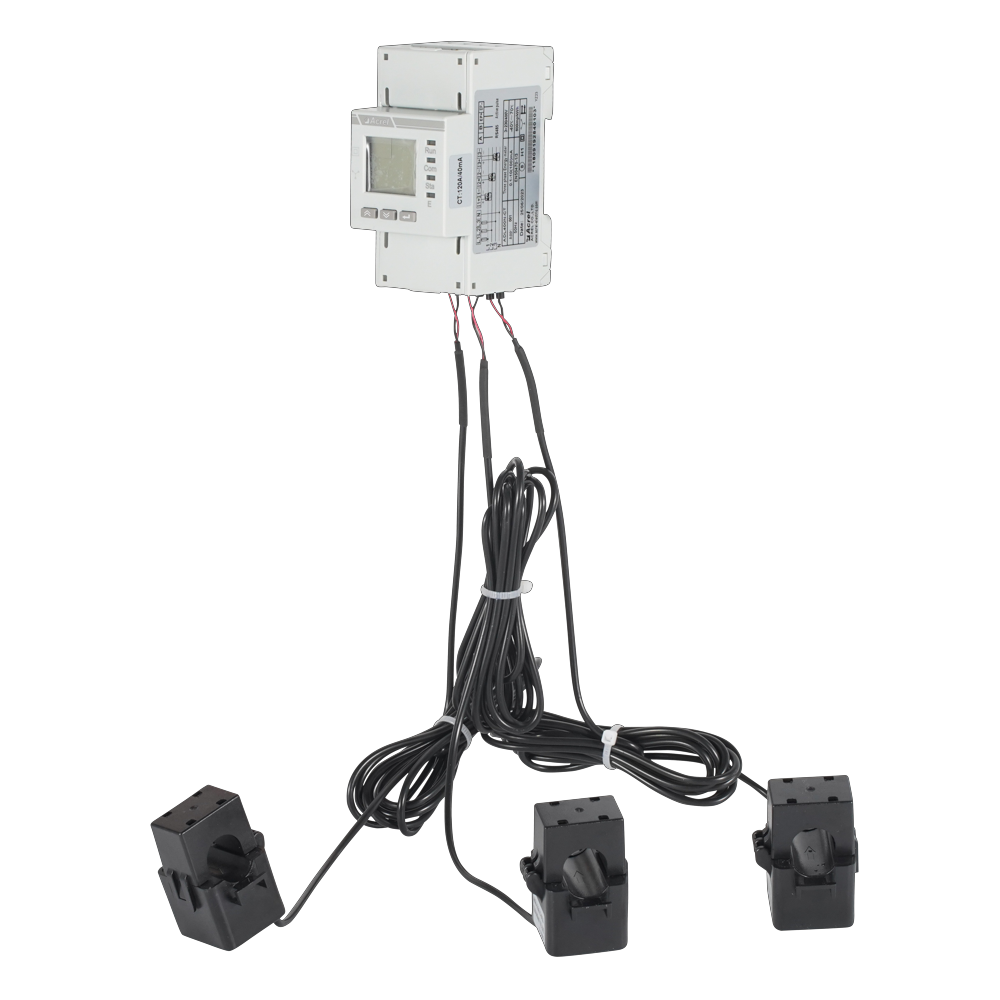

逆流監測儲能系統用自帶開口式互感器三相多功能電能表 120A ADL400N-CT/D24

逆流監測儲能系統用自帶開口式互感器三相多功能電能表 120A ADL400N-CT/D24，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

產品簡介

技術參數

產品選型

外形尺寸

產品報價

ADL系列導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

項目			性能參數
型號系列			ADL200N-CT	ADL400N-CT
測量	網絡		單相	三相四線、三相三線、單相三線
	電壓	額定電壓	230	單相：240/480V
				三相：3×230/400V、3×277/480V
		過負荷	1.2 倍額定值（連續） 2 倍額定值持續 1 秒
		功耗	<0.2VA
		精度等級	誤差±0.5%
	電流	輸入電流	80A、120A、200A、300A	80A、120A、200A、300A、3×80A、3×120A、3×200A、3×300A
		過負荷	1.2 倍額定值（連續） 2 倍額定值持續 1 秒
		功耗	<0.2VA
		精度等級	誤差±0.5%
	功率		有功、無功、視在功率，誤差±0.5℅
	電網頻率		45～65Hz，誤差±0.5%
	響應速率		≤100ms（電壓、電流、功率）
			≤1s（電能）
計量	電能		有功電能：B級（開口式互感器）/C級（閉口式互感器）無功電能：2級
電磁兼容	靜電放電抗擾度 III 級
	電快速瞬變脈沖群抗擾度 IV 級
	浪涌(沖擊)抗擾度 IV 級
安全性	工頻耐壓		通信與信號輸入之間 AC4kV 1min
	絕緣電阻		輸入、輸出端對機殼>100MΩ
通信	接口與通信規約		RS485口、Modbus RTU規約
	通信地址范圍		Modbus RTU:1~ 247；
	波特率		支持1200bps-38400bps
環境	工作溫度		-40℃～+70℃
	儲存溫度		-40℃～+70℃
	相對濕度		≤95℅（無凝露）
	海拔高度		≤3000m
