AGF-AE-D單相三線系統光伏防逆流電能表

在單逆變器系統中，儀表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器被稱為收入等級變頻器），您可以在 RGM 的同一總線上連接一個外部儀表。

產品簡介

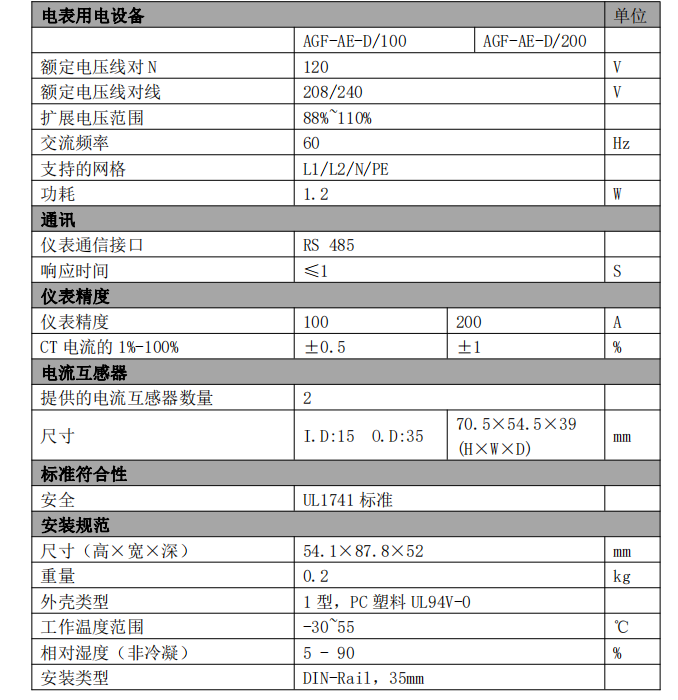

技術參數

產品選型

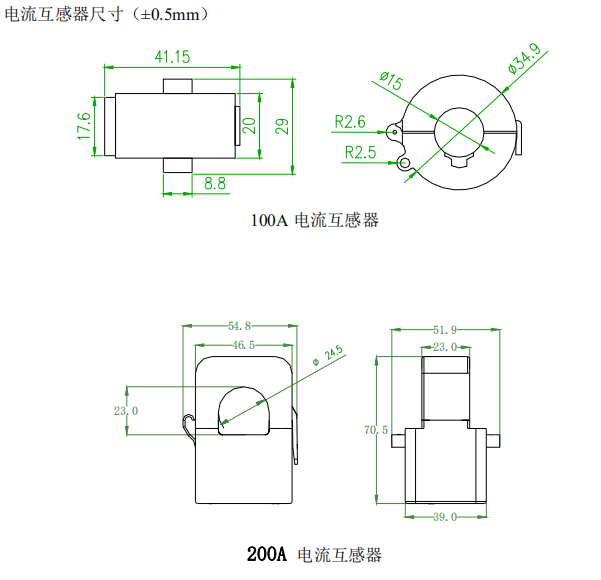

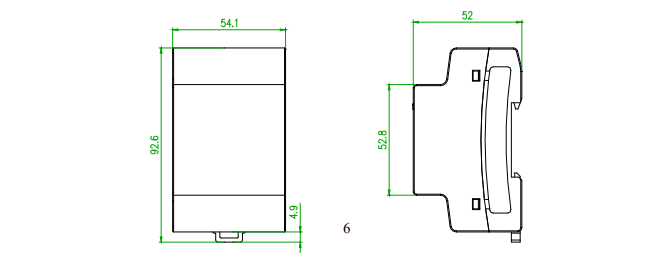

外形尺寸

產品報價

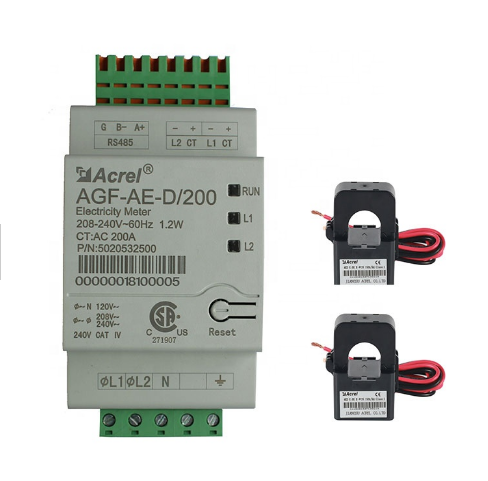

單相三線系統光伏防逆流電能表AGF-AE-D，主要用在海外市場，單相電壓系統，電壓等級為120V等。產品有UL認證，滿足大部分光伏項目的需求。

1）在電力系統中，一般都是由配電變壓器向電網內各負載送電，稱為正向電流。
2）安裝光伏電站后，

當光伏系統功率大于本地負載的功率時，消納不完的電力要送入電網，由于電流方向和常規的相反，即稱為“逆流”。
3）光伏發電特點：直流分量和諧波、三相電流不平衡、輸出功率不確定性‘

對電網的影響：諧波污染、電網電壓波動、閃變‘

在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，降低逆變器輸出功率.。
二、儀表安裝

安裝說明應說明所用的國家電氣規范、ANSI/NFPA 70 接線方法。

2.1 安裝指南

儀表通過 RS485 與變頻器相連。

交流電線規格：1.3 至 2.0 mm 直徑/22-18 AWG 絞合線，600 V，THHN、MTW 或 THWN 型。

RS485 接線規格：

電纜類型：至少 3 線屏蔽雙絞線（可使用 4 線電纜）

導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用 5 類電纜）

儀表被視為“永久連接設備”，需要斷開裝置（斷路器、開關或斷路器）和過電流保護

（保險絲或斷路器）。

儀表消耗 10-30 毫安，因此任何開關、斷路器、保險絲和/或斷路器的額定值由線規、

電源電壓和所需的電流中斷額定值決定。

開關、斷路器或斷路器必須位于儀表附近且易于操作。

使用額定電流小于等于 20A 的斷路器或保險絲。

當監測多條線路時，使用分組斷路器。

斷路器或保險絲必須保護標有 L1 和 L2 的電源端子。在極少數中性點有過電流保護的情

況下，過電流保護裝置必須同時中斷中性點和不接地導體。

電路保護/斷開系統必須符合所有國家和地方電氣規范。

2.2 安裝和連接儀表

2.2.1 安裝儀表

1.儀表應安裝在配電箱中

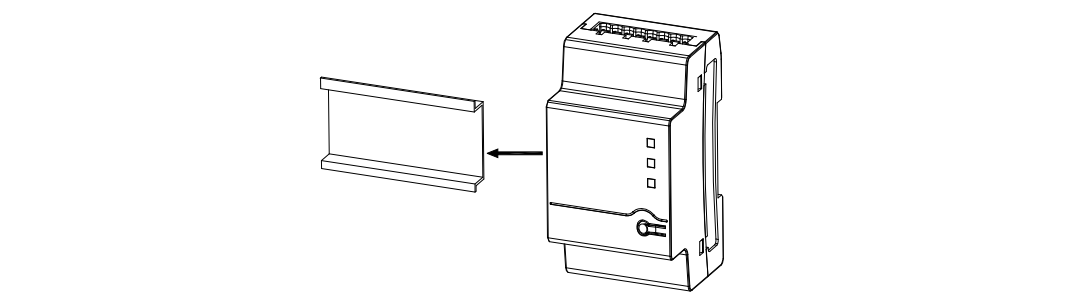

2.將儀表安裝在 35mm 的德國工業標準導軌上。

2.2.2 安裝 CTs：

1.合上電流互感器前，關閉交流電源。

2.在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開 3 次安裝。可

以在 CT 周圍固定尼龍扎帶，以防止意外打開。

3.安裝 CT，箭頭指向網格，以便進行消耗或出口測量。

電流互感器與電表包裝在一起。

2.2.3 連接儀表：

如果要將儀表連接到變頻器，請參閱下面的連接圖

1.連接前確認電源已關閉。

2.將接地電纜穿過適當的導管和打開的斷路器，并將其從 5 針接線板的 5 針連接到接地端子

3.使用 5 針接線板連接交流側電線（儀表輸入）：

a、將導線穿過適當的導管和打開的敲除器。

b、松開 5 針接線板上的相應螺釘。

c、將每根交流電線連接到相應的螺釘端子（針腳 1、2）。確認線條與儀表正面標簽上的

符號匹配。

d、將接地連接到針腳 5，將中性連接到針腳 3。

e、擰緊螺釘，確保電線完全插入且不易拔出。

f、將 5 針接線板插入電表的插座中，確保其完全固定在電表中。

4.將 CT 線連接到 4 針接線板（塊 1）：

a、將導線穿過適當的導管和打開的敲除器。

b、根據標簽上打印的點連接藍色和棕色導線：藍色到針腳 1/3，棕色到針腳 2/4。

c、將 4 針接線板插入儀表的插座中，確保其完全固定在儀表中

5.將 RS485 雙絞線連接至 4 針接線板 o（接線板 2）：

a、將導線穿過適當的導管和打開的敲除器。

b、將導線連接到 A+和 b-端子，并將屏蔽連接到 G 端子。

c、將 4 針接線板插入儀表的插座中，確保其完全固定在儀表中

6.將接線板端部止動塊放回儀表側面

’
