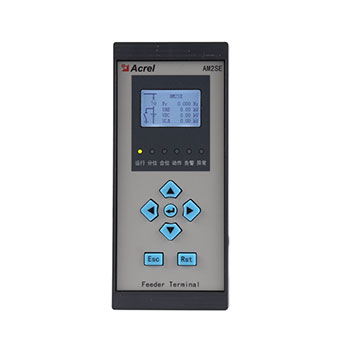

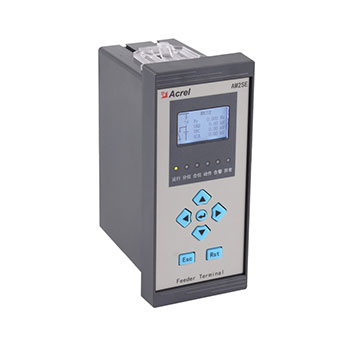

AM2SE系列微機保護測控裝置

AM2SE系列微機保護裝置集保護、控制于一體，可滿足客戶20KV及以下電壓等級用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、醫院、學校、商業廣場以及大型樓宇等配網用電系統中。
保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備8路開關量采集和5路繼電器輸出，能與Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

AM2SE系列微機保護裝置集保護、控制于一體，可滿足客戶20KV及以下電壓等級用電系統對電力能源安全運行、可靠性的保障要求。目前廣泛使用在變電站、工礦企業、醫院、學校、商業廣場以及大型樓宇等配網用電系統中。
保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置具備8路開關量采集和5路繼電器輸出，能與Acrel-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。
1.工作電源

額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC 24V

范圍：額定電壓×（1±20%）

功耗：≤10W (直流)

1.1輸入激勵電壓

額定值：AC 100V或100/V

測量范圍：1～120V

準確度：±0.5%

功率損耗：每相功率損耗不大于0.5VA

過載能力：1.2倍額定電壓，連續工作；

2倍熱過載，允許10s。
1.2輸入激勵電流（保護電流）

額定值：AC 5A 或1A

測量范圍：0.04In～15In

功率損耗：每相功率損耗不大于0.5VA

過載能力：2倍額定電流，連續工作；

40倍額定電流，允許1s。

1.3頻率

額定頻率：50Hz或60Hz

頻率范圍：45～55Hz或60Hz

準確度：±0.1Hz

1.4開關量輸入

額定電壓：AC/DC 220V，AC/DC 110V，DC 48V，DC24V

電壓范圍：額定電壓×（1±20%）

功率消耗：每通道功率消耗≤1W（DC220V）

1.5開關量輸出

機械壽命：≥10000次

接通容量：≥1000W，L/R = 40ms

導通電流：連續≥5A，短時（200ms）≥30A

斷開容量：≥30W，L/R = 40ms

2.主要技術性能

2.1性能特點
電壓元件：整定值容許誤差應不大于±3%；過壓返回系數0.95，欠壓返回系數1.05；

電流元件：整定值容許誤差應不大于±3%；過流返回系數0.95，欠流返回系數1.05；

頻率元件：整定值容許誤差應不大于±0.02 Hz；

比較元件：返回系數為0.95或1.05；

反時限元件：反時限動作時間±5%或±40ms；返回系數：0.95；

時間元件：延時時間2s內誤差≤40ms；延時時間大于2s，誤差≤（1%）整定值±40ms。

2.2 正常工作環境條件

環境溫度： -10℃～＋55℃；

裝置的貯存、運輸允許的環境溫度為-25℃～＋70℃；

相對濕度：5％～95％（產品內部不凝露，不結冰）；

海拔高度：≤2500m。

2.3絕緣性能

絕緣電阻：>100MΩ，500Vdc

介質強度：回路和地之間，獨立回路之間：工頻耐壓2KV

沖擊電壓：±5KV(1.2/50μs，0.5J)

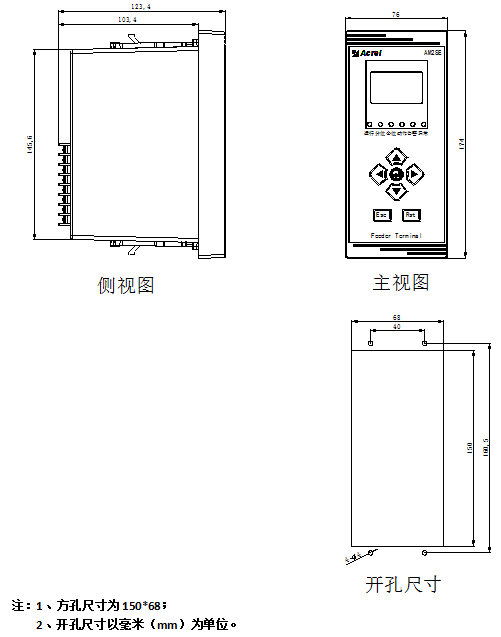

AM2SE-V(豎版)

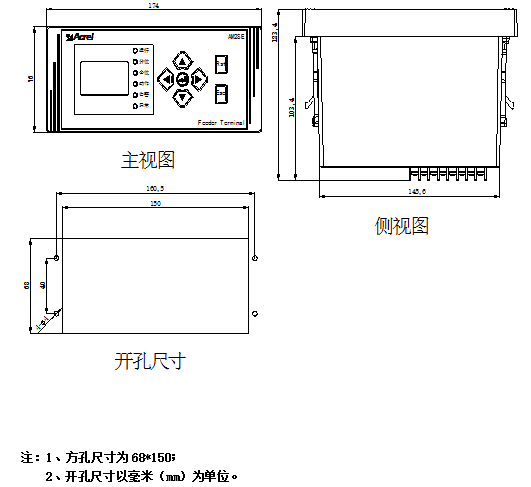

AM2SE-H（橫版）

安裝方法

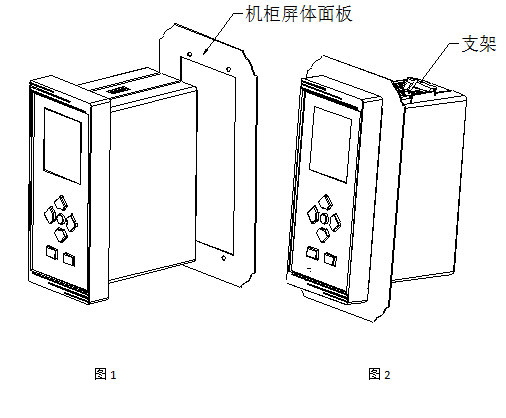

AM2SE系列微機保護測控裝置采用面板嵌入式安裝。安裝步驟如下：

1.在屏體面上按開孔尺寸開孔，如圖1。

2.將裝置放入開孔中，直到裝置面板靠住機柜的面板。

3.插入裝置的固定支架，裝置牢固固定在機柜面板上，如圖2。

注：1、AM2SE-V固定支架在裝置上下兩側，AM2SE-H固定支架在裝置左右兩側。

2、AM2SE發貨清單里包含有四顆螺絲，如有需要，可在支架固定后將其固定到門板上，如無需要，可不安裝。
